Contadores de Metros

Quem trabalha com fio e cabo precisa saber quanto material saiu da bobina, quanto entrou no carretel e quanto foi cortado em cada lance. O conta metros mecânico resolve isso sem fonte, sem bateria e sem programação: uma roda encosta no cabo, gira junto com ele e passa a rotação para o contador, que mostra o comprimento direto em metros. A leitura continua no visor mesmo com a máquina desligada.

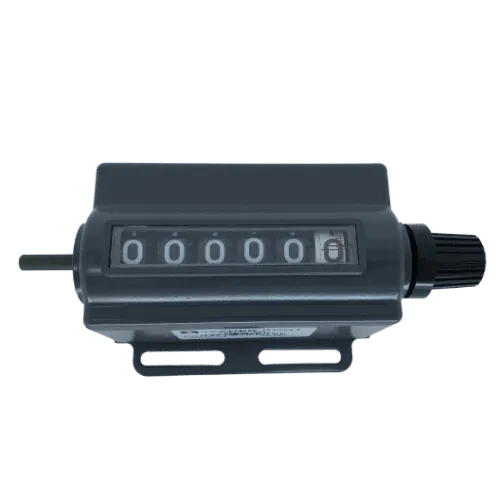

Contador Dominik

Nas máquinas de medição Dominik, a peça de reposição é o código 166936-901, um contador de metros da linha oficial Veeder-Root, da qual a Comander é distribuidor oficial. Cada parte do código tem um significado, segundo o catálogo brasileiro do fabricante:

• 1669: a série, Visicounter de voltas e metros;
• 3: a posição do eixo e o sentido de giro, aqui eixo à direita e giro anti-horário;
• 6: seis dígitos no visor;
• -901: a versão de metros, que indica décimos de metro.

Com o código completo da etiqueta, a equipe confere se a máquina usa mesmo essa posição antes de cotar. A página do código 166936-901 mostra em que outros equipamentos ele aparece.

Descrição do Contador Dominik

O contador de metros para cabos fica preso pela base num suporte da máquina, com a roda de medição apoiada sobre o cabo ou sobre o cilindro por onde ele passa. Conforme o cabo avança, a roda gira, as engrenagens internas convertem as voltas em comprimento e o visor soma os metros. No fim do lance, o operador anota o valor e zera o contador no botão rotativo da lateral.

A roda não acompanha o contador. Para o 166936-901, o fabricante indica duas rodas de medição de 97 mm: a 15537-510, de borda recartilhada, e a 300301-625, com capa de borracha.

Descrição Geral dos Contadores de Metros Veeder-Root

A Série 1669 Visicounter foi feita para trabalho pesado, dentro ou fora do galpão. O catálogo brasileiro destaca:

• caixa em zamak, base de aço e eixo de aço chapeado;
• rodas e pinhões internos em resina acetal, sem necessidade de lubrificação;
• dígitos brancos sobre fundo preto, com 8,8 mm de altura;
• resistência a poeira, umidade, óleo, graxa, choque e vibração;
• torque de acionamento de 0,7 N.cm, leve o bastante para não frear o cabo;
• peso de 900 g.

Aplicações do Contador Dominik

O 166936-901 aparece em máquinas de medição e de contagem de fios e cabos: rebobinadeiras, bancadas de corte por comprimento, máquinas de enrolar carretéis e mesas de conferência. O catálogo do fabricante cita também a indústria têxtil, em que o mesmo tipo de contador mede tecido e fio na saída das máquinas. Veja outras opções no guia de contador de metros.

Como medir certo

O fabricante publica recomendações de instalação para o 1669 de metros, e elas valem para a máquina Dominik:

• a roda deve ficar perpendicular ao cabo, com o contador bem alinhado; uma inclinação de 10° faz a leitura sair 1,5% menor e gasta a roda mais rápido;
• quando a roda apoia num cilindro, o centro dela deve ficar na vertical, acima do centro do cilindro;
• sempre que possível, apoie a roda num trecho plano do material;
• as rodas devem ser aferidas de tempos em tempos, porque o desgaste muda o diâmetro.

Mais informações sobre Contadores

Quem procura um contador de metros digital, com pré-seleção de corte ou saída para CLP, deve olhar a linha de contador eletrônico, que trabalha com encoder ou sensor no lugar da roda mecânica. Para trocar a peça de uma máquina que já usa o 1669, o caminho mais simples é repor o mesmo código.

Perguntas e Respostas sobre Contador Dominik

O 166936-901 serve para vender cabo por metro?

O fabricante avisa que o 1669 de metros não deve ser usado para medição legal. Ele serve para controle de produção, corte e conferência interna.

A roda gasta muda a medição?

Muda. O diâmetro nominal da roda é de 97,00 mm, com tolerância de 0,12 mm. Uma roda gasta ou amassada mede errado mesmo com o contador em bom estado, por isso vale trocar as duas peças juntas quando a roda já está marcada.

O que mandar para a cotação?

A foto da etiqueta do contador, a foto da roda e, se der, uma imagem do suporte na máquina. Com isso a equipe confirma o código e a roda certa.
